Brekende TPU-slang en fracking-slang: materialen, druk en veldprestaties

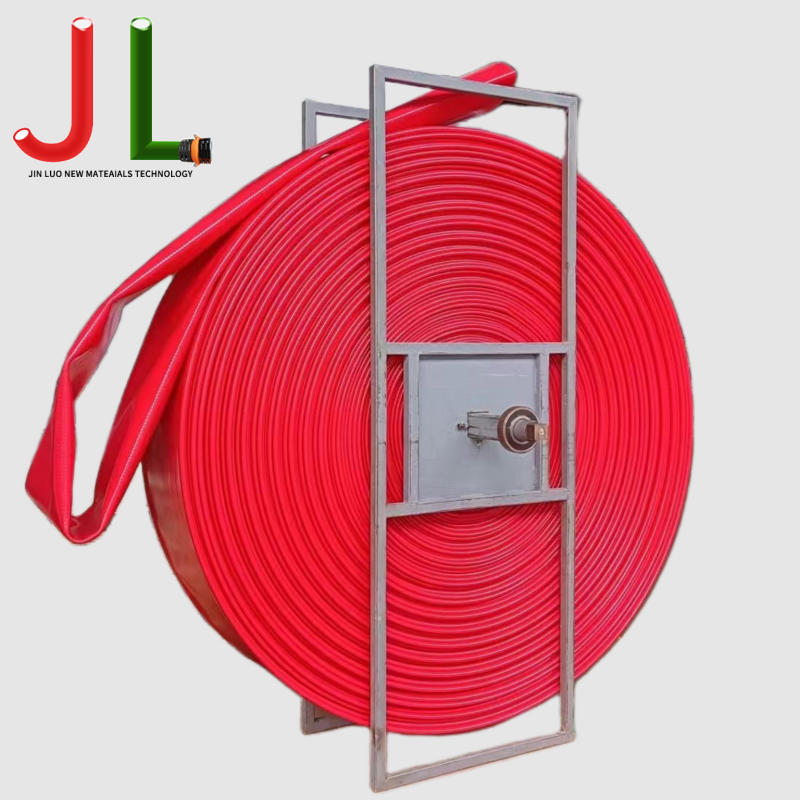

Het pleidooi voor TPU bij het breken van slangen

Hydraulisch breken brengt omstandigheden met zich mee die de meeste universele slangmaterialen binnen enkele werkcycli elimineren. Met steunmiddel beladen slurry die met hoge snelheid door een slangboring beweegt, erodeert rubberen voeringen snel; de drukpulsen die worden gegenereerd door vermoeiingsversterkingslagen met triplex-pompcycli die niet zijn ontworpen voor impulsbelasting; en de chemische cocktail van wrijvingsverminderaars, biociden, aanslagremmers en zuurstadia degradeert materialen die geen brede chemische weerstand hebben. TPU overleeft deze combinatie van spanningen beter dan welk alternatief polymeer dan ook dat momenteel in olievelden wordt gebruikt.

Het voordeel begint op moleculair niveau. De gesegmenteerde blokstructuur van thermoplastisch polyurethaan – waarbij harde en zachte domeinen worden afgewisseld – levert een combinatie van eigenschappen op die geen enkelfasig elastomeer kan evenaren: slijtvastheid vergelijkbaar met technische kunststoffen, elastisch herstel vergelijkbaar met rubber, en chemische weerstand die zich uitstrekt over alifatische koolwaterstoffen, verdunde zuren en geproduceerd water met een hoog zoutgehalte. Bij gecontroleerde slijtagetests wordt Binnenvoeringen van TPU presteren een factor 4 tot 6 beter dan nitrilrubber onder gelijkwaardige schurende slurryomstandigheden. Bij een snelle voltooiing waarbij keramisch steunmiddel wordt verpompt in concentraties boven 400 kg/m³, vertaalt dat verschil zich rechtstreeks in het aantal fasen dat een slangsamenstel overleeft voordat de voering moet worden vervangen.

TPU presteert ook waar rubber faalt bij extreme temperaturen. Winterolieveldoperaties in het Permbekken, Montney of Siberische velden stellen oppervlakteapparatuur bloot aan nachtelijke dieptepunten onder de -30°C. Standaard nitril- en EPDM-slangen worden bij deze temperaturen aanzienlijk stijver, waardoor de kans op knikschade tijdens het gebruik toeneemt. Goed geformuleerde TPU-verbindingen behouden een bruikbare flexibiliteit tot -40°C , wat praktisch van belang is als een bemanning vóór zonsopgang ijzer en slangen aan het behandelen is in omstandigheden onder nul.

Hoe Brekende TPU-slang Wordt opgebouwd: laag voor laag

Een frackslang is een composietstructuur en de prestaties zijn slechts zo goed als de zwakste laag in de constructie. Door te begrijpen wat elke laag bijdraagt, wordt duidelijk waarom TPU-slangen van olieveldkwaliteit een aanzienlijke kostenpremie met zich meebrengen ten opzichte van standaard industriële slangen - en waarom die premie gerechtvaardigd is tijdens gebruik.

Binnenvoering

De voering is het eerste oppervlak waarmee de slurry in contact komt en het primaire slijtageoppervlak bij gebruik van steunmiddelen. TPU-voeringen voor olievelden zijn samengesteld tot een hardheid van 90–95 Shore A – aanzienlijk harder dan de 80–85 Shore A-reeks die typisch is voor platliggende of algemene industriële TPU-slangen – omdat de hardheid rechtstreeks correleert met de slijtvastheid bij slurry-erosie. De wisselwerking is een bescheiden vermindering van de flexibiliteit bij lage temperaturen. Daarom vragen de specificaties voor breekslangen in koude klimaten soms om een ​​zachtere voeringcompound met een hardheid dichter bij 85 Shore A, waarbij een iets kortere levensduur van de voering wordt geaccepteerd in ruil voor veilige hantering bij extreme kou.

Op polyether gebaseerde TPU heeft in het algemeen de voorkeur boven polyester op basis van olieveldvoeringtoepassingen. Polyester TPU is gevoelig voor hydrolytische degradatie bij langdurig contact met water - een aanzienlijk risico bij de overdracht van geproduceerd water of bij elke dienst waarbij de slang tussen twee banen door met vloeistof gevuld zit. Polyether TPU behoudt zijn treksterkte en rekeigenschappen door langdurige onderdompeling in water , wat van cruciaal belang is voor een slang die tussen de breukfasen een nacht lang opgeladen kan blijven.

Versterkingspakket

De wapening bepaalt het drukvermogen en de vermoeiingslevensduur. Voor breekslangen wordt doorgaans gebruik gemaakt van polyester- of aramidevlechtwerk met een hoge sterktegraad. De vlechthoek is ontworpen om de balans tussen drukweerstand en axiale stabiliteit te optimaliseren —een slang die onder druk uitrekt of overmatig samentrekt, creëert een onvoorspelbare belasting op de fittingverbindingen en kan koppelingen lostrekken onder veldomstandigheden.

Buitenste dekking

Op een frac-terrein worden slangen over grindpaden gesleept, overreden door zwaar materieel en herhaaldelijk opgerold en afgewikkeld onder schurende omstandigheden. Een TPU-buitenhoes is effectiever bestand tegen dit mechanische misbruik dan rubberen alternatieven, en in tegenstelling tot rubber barst het niet en vertoont het oppervlak geen schade bij blootstelling aan ozon, UV of de koolwaterstofspatten die op elke productielocatie gebruikelijk zijn. De buitenhoes biedt ook de eerste verdedigingslinie tegen schade aan de versterking; een slang met zichtbare versterkingsblootstelling moet als aangetast worden beschouwd, ongeacht de resterende toestand van de voering.

Eindfittingen en koppelingsassemblages

De koppeling-naar-slang-interface is statistisch gezien het meest voorkomende storingsinitiatiepunt bij het fracken van slangassemblages. De geometrie van de gesmeed ferrule moet nauwkeurig worden afgestemd op de buitendiameter van de slang en de wandconstructie; een te kleine of te grote ferrule creëert spanningsconcentraties die scheuren veroorzaken onder impulsbelasting. API 7K vereist dat eindverbindingen proefgetest worden bij 1,5× werkdruk als onderdeel van de assemblagekwalificatie , en elke assemblage moet een geserialiseerd testcertificaat hebben dat herleidbaar is tot die specifieke proof-testgebeurtenis.

Blootstelling aan chemische stoffen in Frac-service: waar TPU tegen bestand is en waar de grenzen ervan liggen

Geen enkel polymeer is universeel compatibel met elke vloeistof die men tegenkomt bij olieveldoperaties, en TPU is daarop geen uitzondering. Het begrijpen van de grenzen van de chemische resistentie van TPU is net zo belangrijk als het kennen van de sterke punten ervan.

TPU verwerkt het merendeel van de breekvloeistofchemie zonder significante degradatie:

• Vloeistof op gladde waterbasis: Zoet water en geproduceerd water in typische TDS-bereiken veroorzaken een verwaarloosbare TPU-degradatie bij langdurig gebruik.
• Wrijvingsverminderaars (polyacrylamide): Geen significante TPU-aanval bij concentraties in het veld.
• Alifatische koolwaterstoffen: Diesel, ruwe olie en licht condensaat produceren minimale zwelling in goed geformuleerde TPU van olieveldkwaliteit, doorgaans minder dan 5% volumeverandering na 72 uur onderdompeling.
• Verdunde HCl (tot ~15%): Polyether TPU vertoont een aanvaardbare weerstand bij omgevingstemperatuur; de levensduur is korter dan bij watergebruik, maar voldoende voor standaard zuurstimulatieklussen.
• Biociden, aanslagremmers, corrosieremmers: Bij typische veldbehandelingsconcentraties veroorzaken deze additieven geen betekenisvolle afbraak van TPU.

De situaties waarin TPU zijn grenzen bereikt, zijn de moeite waard om te weten voordat ze in het veld worden ontdekt:

• Aromatische koolwaterstoffen: Tolueen en xyleen veroorzaken aanzienlijke zwelling van TPU. Slangen die worden overgebracht naar condensaat- of aromaatrijke ruwe olie moeten vóór gebruik materiaalgekwalificeerd zijn voor die specifieke vloeistoffen.
• Geconcentreerd zuur: HCl boven 15-20% of HF in elke concentratie tast TPU geleidelijk aan. Voor zuurbreekwerkzaamheden bij hogere concentraties zijn bevestigde compatibiliteitsgegevens van het voeringmateriaal van de fabrikant vereist.
• Verhoogde vloeistoftemperatuur: De chemische weerstand van TPU neemt af bij hogere temperaturen. Een voering die acceptabel presteert bij zuurgebruik bij 20°C kan sneller verslechteren als de vloeistoftemperatuur bij de slang boven de 60°C stijgt als gevolg van pompwarmte of retourstromen uit het boorgat.

Veldinspectie en pensionering: beheer van frackingslangen die in gebruik zijn

Het breken van een slang bij bedrijfsdruk is een gebeurtenis met veel energie. De opgeslagen energie in een slang onder druk van 100 bar en een diameter van 4 inch is aanzienlijk; Een defect aan een koppeling of door een uitbarsting van de voering kan ernstig letsel veroorzaken bij personeel in de buurt en een ongecontroleerde vloeistofafgifte op het kussen. Gestructureerde inspectie is geen administratieve overhead; het is het belangrijkste mechanisme om degradatie op te sporen voordat het een veiligheidsgebeurtenis wordt.

Controles vóór het werk

Loop vóór elke klus de volledige slanglengte af en inspecteer op insnijdingen of slijtage aan de buitenmantel die diep genoeg zijn om versteviging bloot te leggen, gelokaliseerde uitstulpingen die duiden op scheiding van de voering of schade aan de versteviging, knikken of vaste bochten die niet ontspannen als de slang recht wordt gelegd, en eventuele koppelingen die beweging, corrosie op het verbindingsstuk tussen de slang en de schroefdraad of schade aan de schroefdraad vertonen. Elke slang met zichtbare versteviging wordt onmiddellijk buiten gebruik gesteld – geen uitzonderingen. Een uitstulping ergens op het lichaam is een teken van intern structureel falen en vereist dezelfde reactie.

Druktest na het werk

Voer na fasen met hoge snelheid of hoge concentratie propmiddel een hydrostatische test uit bij 1,5× de werkdruk met water voordat de slang weer in gebruik wordt genomen. Hierdoor wordt schade aan de voering opgevangen die van buitenaf niet zichtbaar is, en wordt verlies van koppelingsintegriteit ondervangen voordat deze zich manifesteert onder bedrijfsomstandigheden in het veld. Noteer de testresultaten aan de hand van het serienummer van de slang.

Controle van slijtage van voeringen

Bij langdurig gebruik van mest neemt de wanddikte van de binnenvoering geleidelijk af bij elke klus. Door periodieke inspecties op maat, waarbij met geplande tussenpozen een kort stuk uit een slang wordt afgesneden en de resterende dikte van de voering wordt gemeten, kunnen operators een slijtagesnelheidsmodel bouwen voor hun specifieke type steunmiddel, pompsnelheid en taakprofiel. Zodra de dikte van de voering 50% van het origineel bereikt, moet de slang buiten gebruik worden gesteld zelfs als er geen externe schade zichtbaar is, omdat de resterende wanddikte niet langer voldoende veiligheidsmarge biedt tegen uitbarsting.

Tijd- en cyclusgebaseerd pensioen

Fysieke inspectie constateert zichtbare schade, maar niet alle degradatiemechanismen zijn extern zichtbaar. Vermoeiingsscheurgroei in versterkingslagen, UV-verbrossing van de buitenmantel en progressieve compressie van de koppelingsafdichting ontwikkelen zich allemaal intern. API 7K en de meeste grote slangbeheerprogramma's voor operators specificeren maximale levensduurlimieten: doorgaans 5 tot 10 jaar vanaf de productiedatum en een gedefinieerd maximaal aantal drukcycli – als vangnet tegen faalwijzen die inspectie alleen niet kan detecteren. Slangen die deze limieten bereiken, worden buiten gebruik gesteld, ongeacht hun visuele staat.
