Gasslangen die plat liggen: constructie, drukwaarden en toepassingen

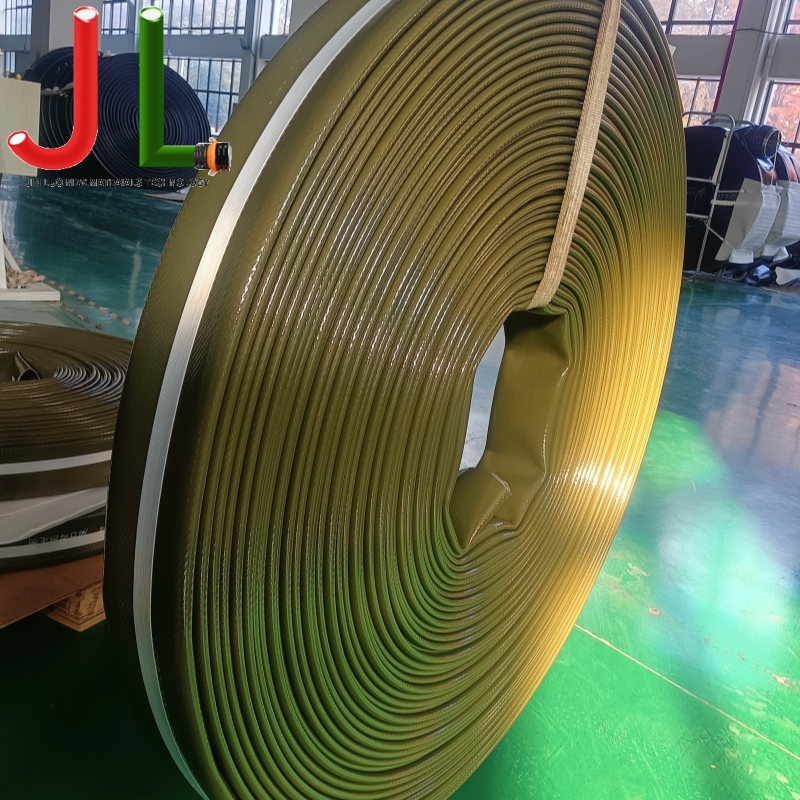

Wat Gas-layflat-slangen Zijn en waar ze worden gebruikt

Gasslangen zijn flexibele, opvouwbare leidingen die zijn ontworpen om gasvormige media, waaronder LPG, aardgas, perslucht en industriële procesgassen, onder gecontroleerde druk te transporteren. In tegenstelling tot starre leidingen klappen ze plat als ze leeg zijn, waardoor compacte opslag, snelle implementatie en eenvoudige vervanging ter plaatse mogelijk zijn. Hun platte profielopslag is het bepalende praktische voordeel : een rol van 100 meter platliggende slang neemt een fractie in van de ruimte die nodig is voor een gelijkwaardige slangconstructie met ronde boring, waardoor ze de voorkeur verdienen overal waar draagbaarheid en inzetsnelheid van belang zijn.

Primaire toepassingsgebieden zijn onder meer tijdelijke gastoevoerleidingen op bouw- en mijnbouwlocaties, noodoverbruggingsverbindingen tijdens pijpleidingonderhoud, distributie van landbouwgas (met name LPG voor het drogen en verwarmen van gewassen), draagbare opstellingen voor energieopwekking en gasreticulatiesystemen voor evenementen of festivals. In elk geval moet de slang gasdicht blijven bij variërende drukken, temperaturen en hanteringsomstandigheden – vereisten die de specificatiebeslissingen bepalen die hieronder worden beschreven.

Constructie: hoe een platliggende gasslang wordt gebouwd

Platliggende gasslangen zijn samengestelde structuren en elke laag heeft een aparte functie. Door de constructie te begrijpen, kunnen kopers beoordelen of een bepaald product echt geschikt is voor gasdiensten of een hergebruikte waterafvoerslang is – een onderscheid dat reële veiligheidsconsequenties met zich meebrengt.

Binnenband

De binnenvoering is het gascontactoppervlak en moet chemisch compatibel zijn met het specifieke gas dat wordt getransporteerd. Thermoplastisch polyurethaan (TPU) is de standaardkeuze voor LPG- en koolwaterstofgasdiensten vanwege de lage permeabiliteit voor niet-polaire gassen en weerstand tegen zwelling van koolwaterstoffen. EPDM-voeringen worden gebruikt voor aardgas en perslucht waar ook ozonbestendigheid vereist is. Neopreen (CR) biedt een middenweg voor toepassingen met gemengd gebruik. De permeatiesnelheid – het gasvolume dat per oppervlakte-eenheid per tijdseenheid door de voeringwand diffundeert – is een belangrijke specificatieparameter en moet worden bevestigd aan de hand van de relevante gasnorm, en mag niet worden aangenomen op basis van algemene gegevens over rubberverbindingen.

Versterking

Een of meer lagen polyester- of nylonweefsel met een hoge sterktegraad zorgen voor het drukdragende vermogen van de slang en geven de platliggende slang zijn karakteristieke vlakke doorsnede als deze leeg is. De weefhoek en het doekgewicht bepalen zowel het werkdrukplafond als de neiging van de slang om soepel af te vlakken zonder te knikken. In de verstevigingslaag is antistatisch garen geweven op slangen die bedoeld zijn voor brandbaar gas, waarbij de elektrostatische lading wordt afgevoerd die zich uit de gasstroom zou kunnen ophopen en een ontstekingsbron zou kunnen creëren - een vereiste die wordt opgelegd door de meeste gasslangnormen wereldwijd.

Buitenste dekking

De externe mantel beschermt de versterking tegen UV-degradatie, ozonaantasting, schuren tegen grondoppervlakken en mechanische schade. Voor gasgebruik buitenshuis zijn UV-gestabiliseerde afdekkingen essentieel; onbeschermd rubber degradeert snel onder langdurige blootstelling aan de zon, wat leidt tot oppervlaktescheuren die zich naar binnen in de richting van de wapening kunnen voortplanten. Onze buitenlaag maakt dus gebruik van TPU. De afdekkingen zijn doorgaans gekleurd om het servicetype aan te geven: geel is de internationaal erkende kleurcodering voor gasslangen in de meeste markten, hoewel lokale normen variëren en altijd moeten worden bevestigd.

Drukwaarden en werktemperatuurbereiken

Een minimale veiligheidsfactor van 4:1 barst-tot-werkdruk is de basisvereiste voor de meeste gasslangnormen. Voor brandbaar gas vereisen sommige normen een verhouding van 5:1. Kopers moeten bij het beoordelen van leveranciers om volledige barsttestdocumentatie vragen (niet alleen de nominale werkdruk), aangezien barstdruk het belangrijkste bewijs is van de daadwerkelijke constructiekwaliteit.

Toepasselijke normen en certificeringsvereisten

Platliggende gasslangen zijn onderworpen aan aanzienlijk strengere certificeringseisen dan gelijkwaardige waterslangen. Het gasmedium brengt permeatie-, ontvlambaarheids- en elektrostatische ontstekingsrisico's met zich mee die formele validatie door derden vereisen, en niet alleen claims op basis van specificaties van de fabrikant.

• EN 1762 (Europa): De belangrijkste Europese norm voor rubberen slangen en slangassemblages voor LPG in de damp- en vloeistoffase. Specificeert permeatiesnelheden, elektrische weerstand, barstdruk, impulscycli en flexibiliteitsvereisten bij lage temperaturen. CE-markering onder de richtlijn drukapparatuur (PED 2014/68/EU) is vereist voor slangen die worden gebruikt in gassystemen boven bepaalde drukdrempels.
• ISO2928: Omvat rubberen slangen voor LPG in vloeibare en gasvormige fasen en biedt internationaal erkende testmethodologie die ten grondslag ligt aan vele nationale normen buiten Europa.
• AS/NZS 1869 (Australië/Nieuw-Zeeland): Stelt specifieke eisen aan de elektrische geleidbaarheid, permeatielimieten en mechanische prestatiecriteria voor LPG-slangassemblages die in de regio worden gebruikt. Antistatische eigenschappen worden getest op zowel het slanglichaam als de koppelingsinterface.
• ATEX/IECEx: Waar platliggende gasslangen worden ingezet in geclassificeerde gevaarlijke gebieden – waaronder veel petrochemische, mijnbouw- en offshore-omgevingen – is naleving van ATEX (EU) of IECEx (internationaal) voor de volledige slangassemblage inclusief eindfittingen verplicht om elektrostatische ontsteking te voorkomen.

Vraag altijd naar het daadwerkelijke testcertificaatnummer en de instantie die het certificaat afgeeft , geen kopie van het standaarddocument. Certificaten moeten de specifieke geteste slangconstructie identificeren, niet een generieke productfamilie, en moeten binnen de geldigheidsperiode van de certificering vallen.

Compatibiliteit van eindfittingen en koppelingen

De koppelingsinterface is de meest voorkomende oorzaak van gaslekken in platliggende slangsystemen. Een gecertificeerd slanglichaam gecombineerd met een niet-conforme of onjuist gemonteerde fitting biedt geen zinvolle veiligheidsgarantie. Belangrijke overwegingen bij de keuze van de fitting:

• Materiaalcompatibiliteit: Messing is het standaard montagemateriaal voor LPG- en aardgasvervoer. Fittingen van aluminiumlegeringen worden gebruikt wanneer het gewicht een prioriteit is, maar er moet worden bevestigd dat er geen kopergehalte boven de 70% zit, wat het risico van acetylidevorming met acetyleenhoudende gassen met zich meebrengt. Roestvrijstalen fittingen zijn geschikt voor corrosieve omgevingen.
• Gekrompen versus klemtype montage: In de fabriek gekrompen (gesmede) fittingen zorgen voor een uniforme radiale grip en een consistente gasafdichtingsgeometrie. In het veld gemonteerde klemfittingen introduceren variaties; te strak aandraaien vervormt het uiteinde van de slang; te weinig aandraaien maakt microlekkage mogelijk. Voor drukgasdiensten zijn gekrompen assemblages de professionele standaard.
• Elektrische continuïteit over de koppeling: Antistatische slangen vereisen dat de elektrische verbinding via de fitting met de aangesloten apparatuur behouden blijft. Bevestig dat het koppelingsontwerp metaal-op-metaal contact biedt of dat er een aparte aardverbindingsband is gespecificeerd waar vereist door de toepasselijke norm.
• Draadnorm en drukwaarde: BSP-, NPT- en metrische draadvormen worden allemaal algemeen gebruikt. Het mengen van schroefdraadnormen is een gedocumenteerde oorzaak van kruislingse schroefdraad en daaropvolgende lekkages. Bevestig de draadvorm die wordt gebruikt op aangesloten apparatuur voordat u slanguiteinden specificeert.

Installatie, inspectie en levensduurbeheer

Platliggende gasslangen vereisen meer gedisciplineerde inspectie- en vervangingsprotocollen dan vergelijkbare waterslangen. De gevolgen van onopgemerkte degradatie zijn aanzienlijk ernstiger, en de verslechtering van rubberverbindingen is niet altijd zichtbaar aan de buitenkant voordat de interne permeatie tot gevaarlijke niveaus toeneemt.

1. Neem de verplichte vervangingsintervallen in acht. De meeste gasslangnormen en regelgevingen van de gasautoriteiten specificeren een maximale levensduur, ongeacht de schijnbare toestand 5 jaar vanaf de productiedatum voor LPG-slangen, met de productiedatum aangegeven op het slanglichaam. Bij gebruik na de aangegeven levensduur vervallen de certificering en verzekeringsdekking in de meeste rechtsgebieden.
2. Voer vóór gebruik lektesten uit. Breng na aansluiting en vóór de gasstroom het geheel onder druk tot werkdruk en controleer alle verbindingen met een goedgekeurde lekdetectieoplossing. Gebruik geen open vuur of generiek zeepwater als vervanging voor gekalibreerde detectievloeistof.
3. Beschermen tegen UV- en ozonblootstelling tijdens opslag. Bewaar slangen opgerold op een donkere, droge plaats, uit de buurt van elektromotoren of transformatoren, die ozon genereren. UV- en ozonaantasting versnelt het barsten van de afdekking, zelfs in slangen die nooit onder druk hebben gestaan.
4. Rijd nooit over scherpe randen of door knelpunten. Platliggende slangen zijn gevoeliger voor plaatselijke schade aan de dekking dan slangen met ronde boring wanneer ze over stoepranden, randen of onder voertuigbanden worden gesleept. Schade aan de afdekking brengt niet onmiddellijk de gasdichtheid in gevaar, maar versnelt de afbraak van de wapening en verkleint de barstdrukmarge.
5. Bij zichtbare schade onmiddellijk met pensioen gaan. Blaasvorming, delaminatie, permanente knikken of barsten in het oppervlak zijn redenen voor onmiddellijke buitengebruikstelling. Probeer geen reparatie ter plaatse aan gasslangen; vervanging is het enige conforme antwoord op fysieke schade.
