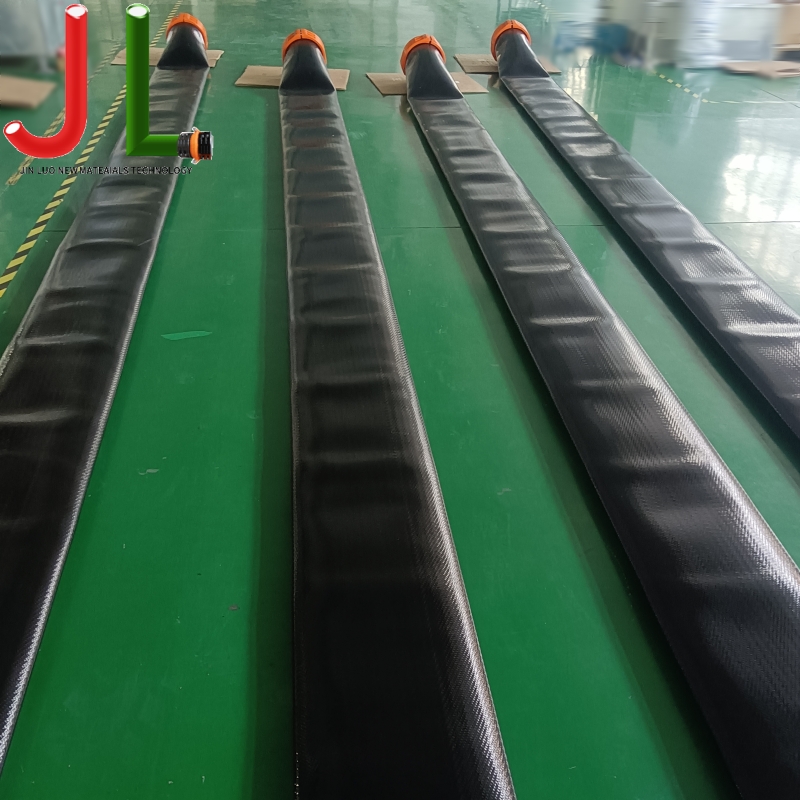

Hoe onzichtbaar u de juiste breek- en olieveldslang voor hogedrukoperaties?

Het juiste selecteren Breken en olieveldslang is een missiekritieke taak voor booringenieurs, inkoopmanagers en supervisors van veldoperaties. Deze slangen transporteren schurende steunmiddelen, hogedrukvloeistoffen en corrosieve chemicaliën onder extreme omstandigheden. Een defect in de slangassemblage kan leiden tot kostbare stilstand, veiligheidsrisico's en milieuovertredingen. Deze gids biedt een technisch raamwerk voor het essentiële van de slangconstructie, prestatienormen en toepassingsspecifieke vereisten.

1. Inzicht in slangconstructielagen en materiaalkunde

De prestaties van elk Breken en olieveldslang hangt af van de meerlaagse constructie. Een typische hogedrukslang bestaat uit drie primaire lagen: de buis, de versteviging en de financiering. Elke laag heeft een specifieke functie en de materiaalkeuze heeft directe invloed op de duurzaamheid onder cyclische druk en schurende media.

Bij het identiek hogedrukbreekslang voor hydraulisch breken Laat het goed gaan op de buisverbinding. Nitrilrubber (NBR) biedt uitstekende oliebestendigheid, maar heeft een beperkte duurzaamheid. Gehydrogeneerd nitril (HNBR) biedt superieure weerstand tegen vloeibare op aardoliebasis en tegen hoge temperaturen, waardoor de voorkeurskeuze is voor langdurige breekbewerkingen waarbij de vloeistoftemperatuur hoger is dan 200 °F.

1.1 Vergelijking van wapeningslagen

De versterkingslaag bepaalt de barstdruk en de impulslevensduur van het jargon. Spiraaldraadversterking biedt de hoogste barststerkte en flexibiliteit voor slangen met een grote diameter die wordt gebruikt bij het breken van vloten. Versterking met gevlochten draad biedt een goede flexibiliteit voor kleinere lijnen, maar kan sneller vermoeid raken onder constante drukcycli. De onderstaande tabel schetst de technische verschillen.

2. Slijtvastheid en prestatie van het afdekmateriaal

Bij hydraulische breekoperaties worden slangen vaak over rotsachtige oppervlakken, stalen platforms en scherpe randen slapen. Het afdekmateriaal is potentieel als de eerste verdedigingslinie tegen mechanische schade. Voor Duurzame olieveldslang voor schaliegas is een synthetische synthetische omhulsel met een hoge scheursterkte (minimaal 150 kN/m) essentieel.

Fabrikanten gebruiken voor standaardtoepassingen vaak SBR (styreen-butadieenrubber) of CR (chloropreenrubber). Voor omgevingen met extreme slijtage bieden met polyurethaan omhulde slangen een drie tot vijf keer geschikte met synthetische omhulsels. Uit veldgegevens blijkt dat polyurethaan mogelijk en de vervangingsfrequentie met ongeveer 40% verminderd bij toepassingen met hoge wrijving, zoals het breken van verdeelde stukverbindingen.

3. Drukwaarden en veiligheidsfactoren

Het begrijpen van drukwaarden is van gezamenlijk belang voor een veilig systeemontwerp. Elke Breken en olieveldslang moet een duidelijk gemarkeerde werkdruk hebben, die doorgaans 25% tot 33% van de minimale barstdruk bedraagt. Deze veiligheidsfactor van 4:1 of 3:1 houdt rekening met drukpieken, mechanische schade en materiaaldegradatie in de loop van de tijd.

Voor hogedrukbreuktoepassingen is een werkdruk van 15.000 psi gebruikelijk, met barstdrukken van meer dan 60.000 psi. Ingenieurs moeten ook rekening houden met de impulscycluswaarde, de grotendeels hoeveelheid drukcycli in het jargon kan doorstaan ​​​​​​​voordat er vermoeidheid voorkomt. Een krachtige breekslang moet bestand zijn tegen minimaal 200.000 impulscycli bij maximale werkdruk volgens de ISO 6803-testprotocollen.

4. Chemische compatibiliteit en vloeistofbestendigheid

Hydraulische breekvloeistoffen bevatten een complex mengsel van water, steunmiddelen, wrijvingsverminderaars, biociden en kalkremmers. Het buismateriaal moet bestand zijn tegen chemische afbraak om bepaalde, verharding van extractie van verbindingen in de vloeistofstroom te voorkomen. Chemische afwateringsbreekslang voor verzuringswerkzaamheden vereist gespecialiseerde buisverbindingen.

Voor verzuringsbehandelingen met zoutzuur of fluorwaterstofzuur bieden fluorkoolstof (FKM) buismaterialen de hoogste weerstand. Voor standaard breekvloeistoffen biedt HNBR een uitgebalanceerde combinatie van chemische resistentie en temperatuurstabiliteit. ingewikkeld vindt u een samenvatting van ingewikkelden met betrekking tot chemische compatibiliteit.

• HNBR (gehydrogeneerd nitril): Geschikt voor diesel, minerale mineralen en de meeste breekvloeistoffen; temperatuurbereik -40°F tot 275°F.
• FKM (fluorkoolstof): Uitermate geschikt voor de verzuren van en aromatische koolwaterstoffen; temperatuurbereik -20°F tot 400°F; hogere kosten.
• NBR (Nitril): Goed voor op aardolie gebaseerde, maar beperkte compatibiliteit met breekvloeistoffen bij hoge temperaturen.
• UPE (polyethyleen met ultrahoog moleculair gewicht): Superieure slijtvastheid en chemische bestendigheid voor gespecialiseerde toepassingen.

5. Eindverbindingen en integriteit van de assemblage

Het slangsamenstel is slechts zo sterk als de eindverbindingen. Voor Breken en olieveldslangsamenstellen met hamerverbindingen zijn de juiste krimptechnieken en koppelingskeuze van cruciaal belang. Hamerverbindingen (zoals Fig 100, Fig 1502 of Fig 206) zijn de industriestandaard voor hogedruk-breekverbindingen vanwege hun snelle verbindingsmogelijkheden en betrouwbare afdichting onder extreme druk.

Controleer bij het specificeren van de samenstelling van het krimpproces aan de API 7K- of ISO 6803-normen. De weinig gekrompen verbindingen kunnen onder druk afblazen, terwijl te veel krimpen de versterkingslaag kan beschadigen, waardoor een verborgen breukpunt ontstaat. Tests door anderen bevestigen dat goed gekrompen assemblages 100% van de nominale werkdruk en barstdruk van het jargon behouden zijn.

5.1 Specificaties voor sleutelmontage

• Krimpbehoud: Minimaal 90% van de slangdruk moet worden bereikt op het koppelingsvlak.
• Koppelingsmateriaal: Koolstofstaal met zink- of epoxycoating voor corrosiebestendig duurzaam in olieveldomgevingen beperkt.
• Traceerbaarheid: Elke montage moet een serienummer bevatten met krimpgegevensrecords voor kwaliteitsborging en foutanalyse.

6. Industrienormen en certificeringsvereisten

Over relevante van erkende industriële normen valt niet te onderhandelen voor activiteiten op olievelden. API 7K is de primaire standaard voor boor- en putonderhoudslangen en omvat ontwerp-, productie- en testvereisten. API 7K-gecertificeerde breek- en olieveldslang versterkt dat het product strenge barst-, impuls- en buigtests heeft ondergaan.

Aanvullende normen zijn onder meer ISO 6803 voor impulstesten, ABS-certificering voor offshore-toepassingen en MSHA-goedkeuring voor ondergrondse mijnbouwomgevingen. In de aanbestedingsspecificaties moeten expliciet gecertificeerde testrapporten (CTR's) voor elke batch worden vereist, waarin de barstdruk, hechtingssterkte en dimensionele worden gedocumenteerd.

Veelgestelde vragen (FAQ)

• Vraag: Wat zijn de typische kenmerken van een breekslang bij normaal gebruik?
  A: Bij typische breekbewerkingen met 200-300 drukcycli kan een kwaliteitsslang met HNBR-buis en spiraaldraadversterking 3 tot 5 jaar duren. Vervanging wordt aanbevolen als de mogelijke oplossing, het insnijdingen van mislukte versteviging, of een aanzienlijke drukstijging van meer dan 110% van de werkdruk.
• Vraag: Hoe bepaal ik de juiste slangmaat voor een breekoperatie?
  A: De slangmaat wordt bepaald door de stroomsnelheid en drukvalvereisten. Voor de meeste breektoepassingen zijn binnendiameters van 2 inch en 3 inch standaard voor spruitstukverbindingen, terwijl 4 inch slangen worden gebruikt voor raketlijnen. Gebruik Darcy-Weisbach-berekeningen om te verifiëren dat de drukval niet groter is dan 10% van de werkdruk bij maximale stroom.
• Vraag: Kunnen gebroken slangen beschadigd worden als ze beschadigd zijn?
  A: Reparaties ter plaatse zijn niet toegestaan ​​voor hogedruk-breekslangen volgens API 7K. Elke snede van een schaafwond die de buitenmantel binnendringt en versteviging blootlegt, moet onmiddellijk buiten gebruik worden gesteld. Gerepareerde assemblages kunnen niet opnieuw worden gecertificeerd volgens de oorspronkelijke drukwaarden.
• Vraag: Wat is het verschil tussen breekslang en roterende boorslang?
  A: De breekslang is ontworpen voor overdracht met hoge stroom en hoge druk van schurende slurries met frequente drukwisselingen. Roterende boorslang (kelly-slang) is ontworpen voor continue rotatie en trillingen op de vloer van de boorinstallatie. Ze zijn niet uitwisselbaar; De breekslang heeft doorgaans een krachtig effectief en een ander verstevigingspatroon.

Referenties

• Amerikaans Petroleum Instituut. (2023). API-specificatie 7K: boor- en putonderhoudsapparatuur . API-publicatiediensten.
• Internationale Organisatie voor Standaardisatie. (2020). ISO 6803: Slangen en slangassemblages van rubber of kunststof - Hydraulische drukimpulstest zonder buigen .
• Nationale Vereniging van Corrosie-ingenieurs. (2022). NACE SP0472: Methoden en controles om scheurvorming in koolstofstalen lasnaden tijdens gebruik in corrosieve omgevingen voor aardolieraffinage te voorkomen .
• Vereniging van Petroleumingenieurs. (2021). SPE 204215: Beste handelingen voor het beheer van hogedrukslangen bij hydraulische breekoperaties .
• Energie Instituut. (2023). EI-modelcode voor veilige praktijk Deel 15: Gebiedsclassificatie voor installaties die met ontvlambare draagbare verwerking .
• Administratie voor veiligheid en gezondheid op het werk. (2022). OSHA 1910.269: Opwekking, transmissie en distributie van elektrische energie – Vereisten voor slangintegriteit .
