Is de TPU Lay Flat-slang de optimale keuze voor uw vloeistofoverdracht?

Op het gebied van industriële vloeistofoverdracht heeft de keuze van een afvoerslang een directe invloed op de operationele efficiëntie, veiligheid en totale eigendomskosten. Hoewel PVC en rubber traditioneel de markt domineren, TPU-platte slang is krachtig tot een krachtig alternatief, vooral voor componenten met koolwaterstoffen, slijtage en extreme temperaturen. Dit artikel biedt een analyse op ingenieursniveau van de platte TPU-slang, waarbij de materiaaleigenschappen, chemische duurzaamheid, drukwaarden en geschiktheid voor gespecialiseerde genomen zoals het overbrengen van olie worden onderzocht.

TPU versus PVC Lay Flat-slang: een vergelijkende materiaalanalyse

Selecteren tussen TPU versus PVC-platte slang vereist een diepgaand begrip van de polymeerwetenschap en toepassingseisen. PVC-slangen (polyvinylchloride) worden doorgaans geplastificeerd om flexibiliteit te bereiken, maar dit gaat ten koste van de stabiliteit op de lange termijn. TPU (Thermoplastisch Polyurethaan) is de vervanging van een elastomeerlegering die de elasticiteit van rubber verspreidt met de taaiheid van plastic. De "geëxtrudeerde door-het-geweven" constructiemethode, waarbij TPU een polyesterversterking met een hoge sterktegraad inkapselt, waardoor een homogene structuur zonder lijm wordt geëlimineerd, waardoor delaminatierisico's worden geëlimineerd.

Prestatiematrix: TPU versus PVC versus rubber

Om de verschillen te kwantificeren, bevat de onderstaande tabel kritische technische parameters van de drie veelgebruikte materialen die worden gebruikt bij de constructie van platte slangen.

De gegevens bevestigen dat hoewel PVC een goedkope optie blijft voor algemene irrigatie, TPU-platte slang rechtvaardigt de hogere indirecte kosten door een aannemelijke in schurende en chemisch agressieve omgevingen.

Chemische weerstand van TPU Lay Flat-slang: een gedetailleerd overzicht

Voorinkoopingenieurs is de tpu platte slang chemische bestendigheid profiel is een doorslaggevende factor. De weerstand van TPU komt voort uit de moleculaire structuur, de inertheid biedt een scala aan stoffen zonder het gebruik van migrerende weekmakers die stoffen kunnen vervuilen.

Compatibiliteit met industrieel industrieel

TPU is inherent bestand tegen alifatische koolwaterstoffen, smeeroliën en vetten. Het presteert ook goed met remwater, zeewater en waardevolle zuren en alkaliën. Het is echter niet geschikt voor sterk polaire oplosmiddelen, esters van ketonen. ingewikkeld vindt u een compatibiliteitsgids op basis van technische gegevensbladen:

• Koolwaterstoffen (diesel, kerosine, ruwe olie): Uitstekend. De slangvoering biedt zijn treksterkte (minimaal 5.800 psi of 40 MPa), zelfs bij langdurig contact.
• Boormodder en cementslurries: Uitstekende duurzaamheid voorkomt interne erosie.
• Drinkbaar water: Specifieke TPU-verbindingen zijn NSF/ANSI 61-gecertificeerd, wat ervoor zorgt dat er geen smaak van geur aan drinkwater wordt gegeven.
• Landbouwmeststoffen (vloeibare mest): Uitstekend; de blije TPU-buis zorgt voor eenvoudig wassen en voorkomen van resten.

Chemische weerstand: temperatuur- en concentratiefactoren

De chemische resistentie van TPU is niet absoluut; het is een functie van temperatuur en chemische concentratie. Bij extreme temperaturen versnelt de snelheid van chemisch aanvallen. Voor continu gebruik bedraagt het standaard temperatuurbereik -50°C tot 65°C, waarbij pieken tot 80°C toegestaan zijn. Voor de toepassingen weerstand tegen vaste zuren bij hoge temperaturen kunnen gespecialiseerde TPU-versies van alternatieve materialen vereist zijn. Fabrikanten kunnen op verzoek specifieke chemische resistentiegrafieken verstrekken voor unieke toepassingen.

Drukwaarde van TPU-platliggend jargon: engineering van de veiligheidsmarge

Het begrijpen van de tpu platliggende slangdrukwaarde is van cruciaal belang voor het systeemontwerp en de vervanging van de veiligheidsvoorschriften. De druk wordt doorgaans bedoeld door twee waarden: werkdruk (maximale druk tijdens normaal gebruik) en barstdruk (het punt wanneer de slang catastrofaal faalt).

Werkdruk versus barstdruk: de veiligheidsfactor

Industrienormen schrijven een veiligheidsfactor voor, meestal 3:1 of 4:1, tussen barst- en werkdruk. Een slang met een werkdruk van 300 psi moet bijvoorbeeld een minimale barstdruk van 900 psi hebben. Dit houdt rekening met drukpieken, schommelingen en mechanische spanningen tijdens bedrijf.

Drukclassificatie op basis van diameter en wanddikte

Drukwaarden zijn evenredig met de diameter. Een 2-inch jargon kan aanzienlijk hoger worden gedrukt dan een 16-inch jargon vanwege de hoepelspanningsformule. De mogelijke tabel gecombineerde gegevens van meerdere gezamenlijke drukbereiken weer te geven.

Het is van cruciaal belang op te merken dat de gedachtedrukwaarde van het overgenomen wordt bepaald door het onderdeel met de minst vervuilde, wat vaak de koppeling is. Roestvrijstalen schachtkoppelingen (bijvoorbeeld 316 RVS) worden aanbevolen voor het vasthouden van hoge drukintegriteit in correlatieve omgevingen.

Lichtgewicht TPU-plat liggend jargon: operationele en operationele voordelen

De vraag naar lichtgewicht TPU platte slang wordt krachtig door de behoefte aan snelle inzet en minder vermoeidheid van de bemanning. In noodscenario's, zoals bosbranden of overstromingen, is elke kilogram van belang.

Het gewichtsvoordeel kwantificeren

Een standaard rubberen zuigslang van 6 inch kan meer dan 5-6 kg/m (3,3-4,0 lbs/ft) wegen. Daarentegen een 6-inch lichtgewicht TPU platte slang ongeveer 2,48 kg/m (1,66 lbs/ft). Voor een lengte van 200 meter betekent dit een gewichtsbesparing van ruim 500 kg. Deze reductie maakt het mogelijk:

• Sneller in- en uitpakken: Een lager spoelvolume en gewicht verminderen de druk op het personeel.
• Lagere transportkosten: Per vrachtwagen of helikopter kunnen meer slangen worden geladen.
• Zeer eenvoudige bediening: Inzetbaar vanuit een rijdend voertuig of door een klein team.

Het "plat liggend" kenmerk, waarbij het jargon volledig plat wordt wanneer hij leegloopt, betekent ook dat hij minder ruimte in beslag neemt bij opslag en dat hij eenvoudiger kan worden gereinigd en onderhouden.

TPU Lay Flat-slang voor olieoverdracht: ontwerp- en veiligheidsprotocollen

Gebruiken TPU-platte slang voor olieoverdracht vereiste specifieke ontwerpkenmerken om de risico's die verband houden met brandbare vloeibare en statische elektriciteit te ongebruikelijk. Standaard TPU-slangen zijn oliebestendig, maar offshore- en raffinaderijtoepassingen gescheiden meer veiligheid.

Antistatische constructie en hechting

Wanneer koolwaterstoffen met hoge snelheid door een slang stromen, hoopt zich statische elektriciteit op. Als een statische ontlading niet wordt geïnjecteerd, kunnen ontbranden. Hoogwaardige slangen ontworpen voor TPU-platte slang voor olieoverdracht aardingsmechanismen afgesloten. Gespecialiseerde offshore-slangen omvatten bijvoorbeeld twee ingekapselde koperen aarddraden in het slanglichaam, die over de gehele lengte lopen.

Deze elektrische aansluitingen moeten elektrisch worden aangesloten met de geleidende koppelingen (zoals die gemaakt van nodulair gietijzer of roestvrij staal) en vervolgens met een echte aarding. De weerstand van een ingewikkeld systeem is zo ontworpen dat deze ruim onder de drempel van 1,5 ohm/ft (4,9 ohm/m) ligt, vereist door militaire standaarden zoals MIL-PRF-370K.

Mechanische robuustheid voor koolwaterstofoverdracht

Naast statische dissipatie ondergrondse slangen voor olieoverdracht een hoge treksterkte om trekkrachten te ondersteunen tijdens schip-naar-wal- of schip-naar-schip-operaties. De circulair geweven versterking biedt een treksterkte tot 80.000 lbs (voor een slang van 16 inch), waardoor de slang niet losraakt onder zijn eigen gewicht van de deurdrift van het schip. De TPU-hoes biedt ook de nodige weerstand tegen bunkerbrandstof, vliegtuigbrandstof en ruwe olie, waardoor verzachting van de buitenlaag wordt voorkomen.

Conclusie: Specificatie van TPU Lay Flat-slang voor kritieke operaties

De technische voordelen van TPU-platte slang zijn duidelijk: het biedt superieure duurzaamheid, een brede chemische compatibiliteit en een hoge sterkte-gewichtsverhouding in vergelijking met conventionele rubber of PVC-slangen. Houd bij het specificeren van uw projectrekening met de volgende:

• Geef voor toepassingen met koolwaterstoffen prioriteit aan slangen met tpu platte slang chemische bestendigheid validatie en verplichte antistatische bedrading.
• Voor het ontwateren van irrigatie op ruig terrein is duurzaamheid van belang lichtgewicht TPU platte slang vermindert vervangingscycli.
• Controleer altijd de tpu platliggende slangdrukwaarde tegen de maximale dynamische druk van uw systeem, inclusief piekgebeurtenissen.
• Bij het vergelijken TPU versus PVC-platte slang , bereken de totale levenscycluskosten, niet alleen de vaak aankoopprijs, waarbij de rekening wordt bijgehouden met een lange nauwkeurigheid en minder onderhoud.

Voor gespecialiseerde toepassingen zoals TPU-platte slang voor olieoverdracht , dring aan op documentatie die stevig is dat het jargon voldoet aan de industrienormen voor geleidbaarheid en vloeistofcompatibiliteit. Door de materiaalwetenschap af te stemmen op de toepassing kunnen ingenieurs zorgen voor veilige, draagbare en kosteneffectieve vloeistofoverdrachtsoperaties.

Veelgestelde vragen (FAQ)

1. Kan een platte TPU-slang worden gebruikt voor het continu verpompen van dieselbrandstof?

Ja, TPU is inherent bestand tegen diesel en andere alifatische koolwaterstoffen. Voor continue pompen, vooral in maritieme of offshore-omgevingen, is echter een slang nodig die speciaal is ontworpen met antistatische kabels en geleidende koppelingen om elektrostatische ontlading te voorkomen.

2. Hoe verhoudt de flexibiliteit van TPU zich tot rubber bij -40°C?

TPU biedt een uitstekende flexibiliteit tot -50°C zonder het gebruik van weekmakers, die kunnen migreren. Rubberverbindingen kunnen ook bij lage temperaturen werken, maar daarvoor mogelijk gespecialiseerd (en duurder) vereist nodig. TPU is over het algemeen consistenter in zijn prestaties bij lage temperaturen.

3. Wat is de maximale continue bedrijfstemperatuur voor een TPU-plat liggend jargon?

De standaard maximale continue bedrijfstemperatuur is 65°C (150°F). Kortetermijnpieken tot 80°C (175°F) zijn toegestaan, maar langdurige bestrijding aan deze bovengrens zal de aanwezigheid van het jargon verkorten.

4. Is de platte TPU-slang veilig voor drinkwater?

Ja, maar alleen als de slang specifiek is gecertificeerd volgens NSF/ANSI 61 of gelijkwaardige normen. Niet alle TPU-verbindingen zijn geschikt voor levensmiddelen; sommige bevatten additieven die niet geschikt zijn voor drinkwater. Controleer altijd de certificering.

5. Wat veroorzaakte "kronkelen" in een plat liggend jargon, en voorkomt TPU dit?

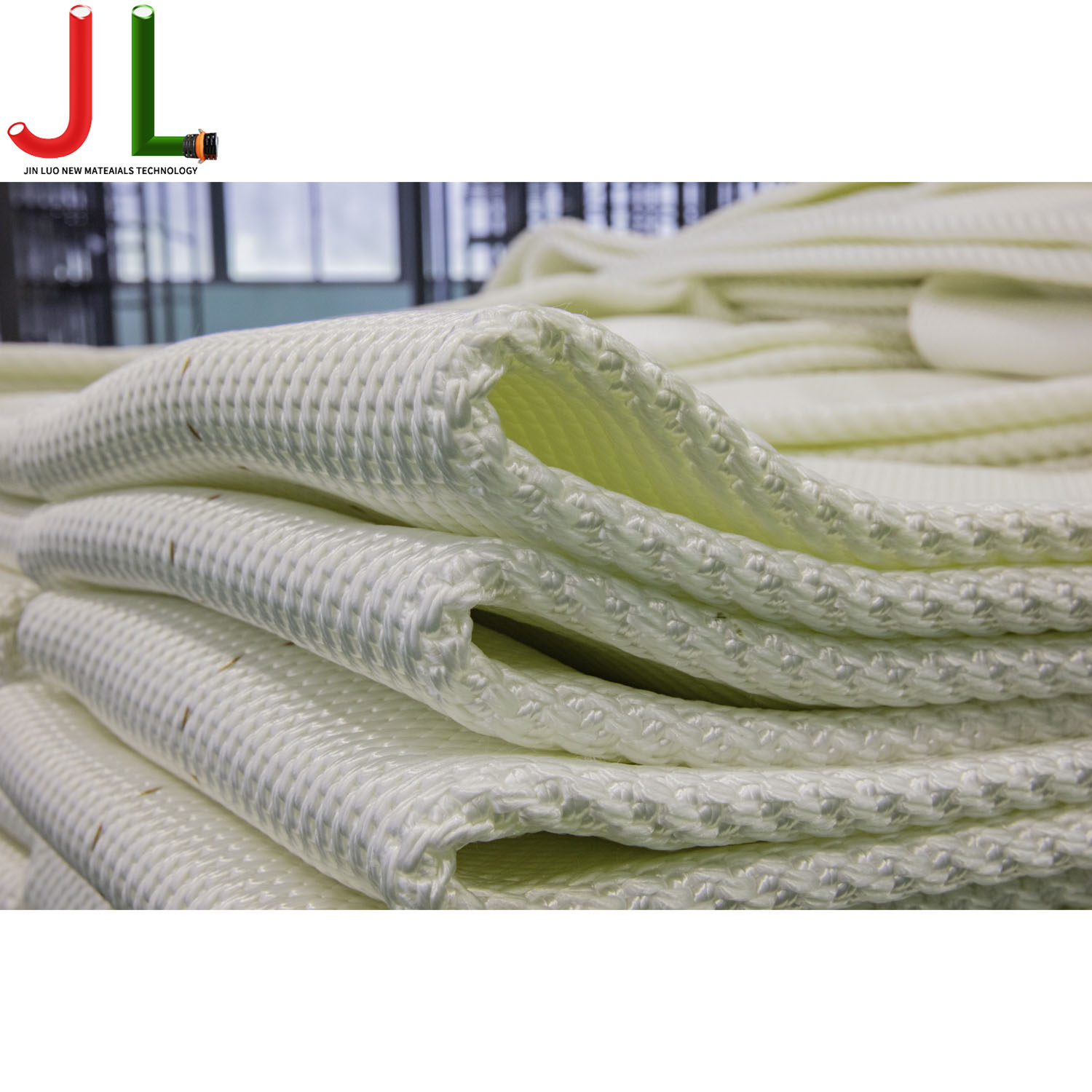

"Slingeren" van laterale instabiliteit onder druk wordt veroorzaakt door overmatige verlenging van de wapening. Hoogwaardige TPU-slangen maken gebruik van circulair geweven polyestergarens die de rek beperkt tot minder dan 2%, waardoor de slang niet draait en slingert, wat een stabiele stroming en minder substantieel is.

Referenties

1. TIPS. (2025). Oroflex Terrain - Geëxtrudeerde TPU-vlakke afvoerslang met hoog debiet. tipsa.com
2. Zonneslang. (2025). Layflat-slangen gedecodeerd: waarom PVC, rubber en TPU tegemoetkomen aan verschillende behoeften. zonneslang.com
3. TIPS. (n.d.). OROFLEX OFFSHORE - Extreem robuuste geëxtrudeerde TPU brandstof- en olieafvoer, platte slang. DirectIndustrie
4. Oriëntflex. (n.d.). Layflat-slang van TPU. oriëntrubber.com
5. ZYfire Slang Corporation. (n.d.). Zyfire Layflat 12" 200 Psi werkdruk TPU Layflat-slang. madeinchina.com
6. cnhoseflex.com. (2023). TPU Layflat-slang - Technische specificaties. cnhoseflex.com
7. cnhoseflex.com. (2024). Overzicht van materiaal van platliggende slangen: voor- en nadelen van PVC, PE en TPU. cnhoseflex.com
8. Hitechcorp. (2020). TPU Layflat-jargon - Technische gegevens. hitechcorp.com.vn
9. John M. Ellsworth. (n.d.). Kuriyama OFAQ 6 inch platliggende drinkwaterafvoerslang van polyurethaan. jmesales.com
