Olieveldwateroverdrachtslang: Frac-slang en hogedrukgeleider

Wateroverdrachtslang voor olieveldoperaties

Er bestaat een watertransportslang voor olievelden om een heel specifiek probleem op te lossen: het snel verplaatsen van grote hoeveelheden water over terrein dat geen vaste pijpleidinginfrastructuur heeft, en het vervolgens inpakken van die slang en het opnieuw verplaatsen zodra het werkterrein verandert. Dit is de reden waarom de watertransportslang voor olievelden er zo anders uitziet dan de stijve pijp die in permanente installaties wordt gebruikt: hij moet plat worden opgevouwen, op een vrachtwagen of haspel worden geladen en binnen enkele uren in plaats van dagen opnieuw worden ingezet.

In de praktijk omvat deze slangencategorie verschillende toepassingen binnen één olieveldproject: het verplaatsen van zoet water naar een put voorafgaand aan een frac-job, het overbrengen van geproduceerd of terugstromend water naar opslag of verwijdering, en het voorzien in tijdelijke toevoerleidingen tussen waterbronnen en mengapparatuur. Elk van deze toepassingen heeft iets andere druk- en volumevereisten, maar ze delen dezelfde onderliggende vraag naar een slang die snel kan worden gelegd, bestand is tegen ruwe grond en zonder schade kan worden teruggewonnen voor hergebruik op de volgende pad.

Waarom polyurethaan watertransportslang de standaard is geworden

Polyurethaan watertransportslangen hebben in olieveldtoepassingen grotendeels oudere rubber- en PVC-gebaseerde slangen verdrongen, omdat TPU (thermoplastisch polyurethaan) een combinatie van eigenschappen biedt die moeilijk te evenaren zijn: hoge treksterkte in verhouding tot het gewicht, sterke weerstand tegen slijtage door zand- en grindputoppervlakken, en stabiele prestaties bij de temperatuurschommelingen die gebruikelijk zijn in olieveldgebieden, van zomerse hitte tot winterse vorst.

Een typische polyurethaanslang voor olievelden is gebouwd met een gecoëxtrudeerde constructie: een binnenste TPU-voering die in contact staat met de vloeistof, een geweven versterkingslaag (meestal polyester met een hoge sterktegraad) die de drukbelasting draagt, en een buitenste TPU-hoes die de slijtage opvangt door over het kussen te slepen. Deze gelaagde structuur zorgt ervoor dat de slang volledig plat kan worden opgevouwen voor transport en opslag, en vervolgens kan worden afgerond tot de volledige doorlaat zodra de pomp draait. Vergeleken met stalen buizen of stijve polybuizen kan een polyurethaanslang met een gelijkwaardige diameter in een fractie van de tijd door een kleinere ploeg worden geladen, gelost en neergelegd.

Hydraulische breekslang en Frac-slangdrukvereisten

Hydraulische breekslangen bevinden zich aan de veeleisende kant van de categorie olieveldslangen. Terwijl de lagedruk-watertransportleidingen die een frac-pad voeden gewoonlijk in het bereik van de meeste standaard platliggende slangen vallen, kan de frac-slang die dichter bij de pomp en de putmond wordt gebruikt, worden blootgesteld aan een veel hogere en sneller wisselende druk - een factor die net zo belangrijk is als het piekgetal zelf, omdat herhaalde drukwisselingen de wapeningslagen sneller vermoeien dan een stabiele druk.

Vanwege dit fietsgedrag vermelden de specificaties van frac-slangen doorgaans zowel een werkdruk als een afzonderlijke beoordeling van vermoeidheid of levensduur, en kopers die leveranciers beoordelen, moeten naar beide vragen in plaats van alleen naar de werkdruk. De kwaliteit van de versterking – vezeltype, weefdichtheid en hoe goed de versterkingslaag zich hecht aan de binnenste en buitenste TPU-lagen tijdens co-extrusie – heeft een direct effect op hoeveel drukcycli een slang kan weerstaan ​​voordat de prestaties afnemen.

• Werkdruk: de druk die de slang tijdens normaal gebruik continu kan verwerken.
• Barstdruk: de faaldrempel, doorgaans meerdere keren de werkdruk als veiligheidsmarge.
• Cyclusvermoeidheidsclassificatie: hoe de slang presteert onder herhaalde druk- en drukverlagingen, wat vooral relevant is voor frac- en pompaangrenzende slangsecties.

Hoge druk Olieveld slang : beoordelingen afstemmen op de taak

Niet elke slang op een olieveldlocatie hoeft geschikt te zijn voor maximale druk, en het specificeren van hogedrukolieveldslangen waar een wateroverdrachtleiding met standaarddruk voldoende is, voegt eenvoudigweg onnodige kosten en gewicht toe. De praktische aanpak is om de drukzone van de locatie in kaart te brengen – van lagedruk zoetwatertoevoerleidingen, via middendruk overdrachtssecties tot de hogedrukleidingen die zich het dichtst bij de pompapparatuur bevinden – en de slangdiameter en drukwaarde voor elke zone afzonderlijk te selecteren.

Het te veel specificeren van elke leiding op locatie met de hoogst beschikbare drukklasse is geen kortere weg naar de veiligheid; het betekent meestal alleen maar zwaardere, duurdere slangen in secties waar deze niet nodig zijn, terwijl het werkelijke zwakke punt van een systeem vaak de koppeling of verbinding is in plaats van het slanglichaam zelf.

Industriële slangen voor olie en gas: meer dan wateroverdracht

Industriële slangen voor olie en gas bestrijken een breder scala aan taken dan alleen watertransport, ook al is waterbehandeling doorgaans de toepassing met het grootste volume, gemeten naar de lengte van de gebruikte slang. Toepassingen op olie- en gasslangen op een typische locatie kunnen bestaan ​​uit het verwerken van geproduceerd water, het tijdelijk overbrengen van brandstof voor generatoren en apparatuur, het overbrengen van modder en slurry tijdens boorwerkzaamheden en het ontwateren van laaggelegen gebieden rond een pad tijdens nat weer.

Elk van deze toepassingen stelt andere eisen aan de binnenvoering in het bijzonder, omdat de chemische compatibiliteit tussen de te verpompen vloeistof en het voeringmateriaal de levensduur meer bepaalt dan alleen de drukwaarde. Een voering die geschikt is voor het overbrengen van zoet water is niet automatisch geschikt voor het verwerken van geproduceerd water met een hoger zoutgehalte of sporen van koolwaterstoffen. Het is dus de moeite waard om de compatibiliteit van de vloeistof met een leverancier te bevestigen voordat u ervan uitgaat dat één slangspecificatie elke rol op locatie kan vervullen.

Toepassingen voor boorslangen

Toepassingen op boorslangen verschillen van de categorieën wateroverdracht en breuk doordat de slang vaak water verwerkt dat wordt gebruikt ter ondersteuning van actieve boorwerkzaamheden, in plaats van vloeistof onder hoge cyclische druk te breken - denk aan de watervoorziening van boorinstallaties, stofonderdrukking en tijdelijke afvoer rond de boorlocatie. De betrouwbaarheid van het volume en de continue stroom zijn hier doorgaans belangrijker dan de piekdrukwaarde, omdat een onderbreking in de watervoorziening van de boorinstallatie de boorwerkzaamheden direct kan vertragen.

Omdat boorlocaties vaak worden verplaatst omdat de pads opeenvolgend worden ontwikkeld, zijn het gewicht van de slang en het gemak van herplaatsing van bijzonder belang bij de selectiebeslissing. Een polyurethaan platliggende slang die een kleine bemanning binnen een ploegendienst kan laden, transporteren en opnieuw leggen, heeft in deze specifieke rol een echt operationeel voordeel ten opzichte van zwaardere rubberen of stijve pijpalternatieven, zelfs als de drukvereisten zelf relatief bescheiden zijn.

Selectiegids voor olieveldslangen

Het selecteren van de juiste slang voor een olieveldtoepassing komt neer op een korte lijst met vragen, die op volgorde worden afgehandeld in plaats van te beginnen op basis van diameter of prijs.

1. Welke vloeistof wordt verwerkt en of de binnenvoering chemische compatibiliteit daarmee heeft bevestigd? Zoet water, geproduceerd water en boorvloeistof stellen elk verschillende eisen aan de voering.
2. Wat is de werkelijke werkdruk van de zone waarin dit slanggedeelte zal dienen, en moet deze bestand zijn tegen herhaalde drukwisselingen zoals bij aangrenzende leidingen, of een stabiele stroming zoals bij wateroverdracht.
3. Onder welke bodemomstandigheden wordt de slang gesleept of gelegd en heeft de buitenhoes daardoor extra slijtvastheid nodig?
4. Hoe vaak moet de slang worden verplaatst, en zijn het gewicht en de compatibiliteit van de haspel belangrijker dan bij een semi-permanente lijn?
5. Welke diameter levert het vereiste debiet zonder de lijn te groot te maken en onnodig gewicht en kosten toe te voegen.

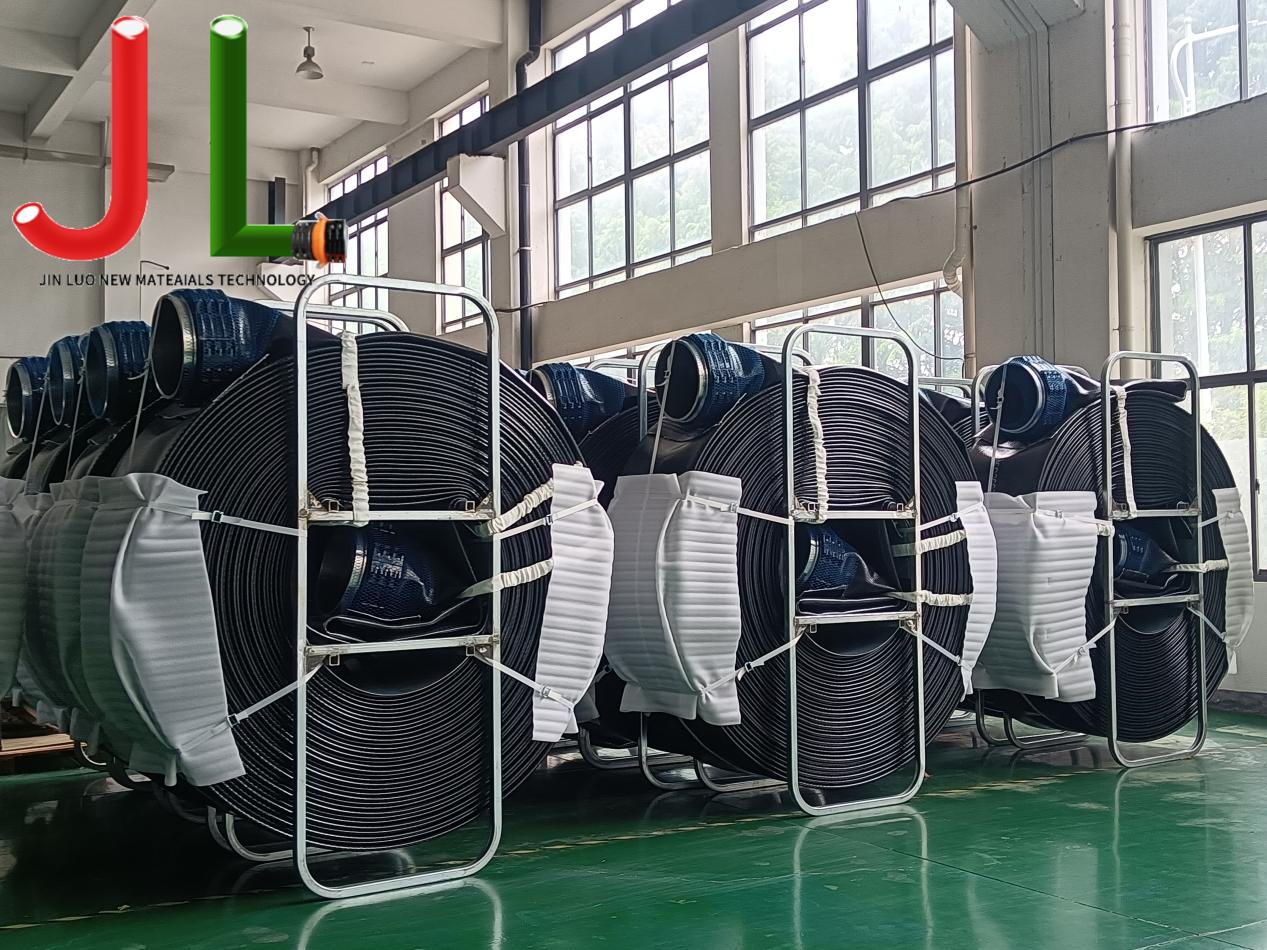

Jinluo produceert platliggende polyurethaanslangen voor dit scala aan olieveldrollen, van zoetwateroverdracht tot breekwatertoevoer, met kalibers van 2 tot 16 inch en aanpasbare lengtes voor verschillende locatie-indelingen. Het onderzoeken van het vloeistoftype, de drukzone en de bodemgesteldheid voordat een bestelling wordt afgerond, is over het algemeen een betrouwbaarder pad naar de juiste specificatie dan standaard de best beschikbare slang gebruiken, en de meeste leveranciers, inclusief Jinluo, kunnen adviseren over welke combinatie van versterking en afdekmateriaal past bij de omstandigheden van een specifieke locatie.
