Afvoerslangen begrijpen

1. Wat zijn afvoerslangen?

Afvoerslangen zijn flexibele buizen die zijn ontworpen om vloeistoffen, halfvaste stoffen of gassen onder druk van de ene locatie naar de andere te transporteren. In tegenstelling tot zuigslangen (die materiaal naar binnen trekken), afvoerslangen zijn gebouwd om interne druk te weerstaan, waardoor ze essentieel zijn in industrieën waar gecontroleerde stroom en directionele overdracht vereist zijn.

Primaire functies van afvoerslangen

• Materiaaloverdracht: Verplaats water, chemicaliën, slurry of schurende vaste stoffen.
• Drukbehandeling: Ontworpen om de pompkrachten te weerstaan zonder in te storten.
• Duurzaamheid: Bestand tegen slijtage, knikken en omgevingsfactoren.

Belangrijke industrieën die afvoerslangen gebruiken

Afvoerslang versus zuigslang: belangrijkste verschillen

Basisparameters voor het identificeren van afvoerslangen

• Binnendiameter (ID): Varieert van ½ inch tot 12 inch, afhankelijk van de stroombehoeften.
• Drukclassificatie: Gemeten in PSI/bar (bijvoorbeeld 150 PSI voor standaard wateroverdracht).
• Temperatuurbereik: Sommige slangen kunnen -40°C tot 93°C aan.
• Materiaalcompatibiliteit: Rubber (slijtvast), PVC (lichtgewicht) of speciale verbindingen (chemicaliënbestendig).

Waarom afvoerslangen belangrijk zijn
Hun vermogen om onder druk staande stroming aan te kunnen, maakt afvoerslangen van cruciaal belang bij het voorkomen van lekken, morsen en operationele stilstand. Door het juiste type te selecteren, bent u verzekerd van efficiëntie, veiligheid en een lange levensduur in veeleisende omgevingen.

2. Inzicht in afvoerslangen: typen, toepassingen en selectiegids

Soorten afvoerslangen

1. Rubberen afvoerslangen

• Constructie: Versterkt met stof of staaldraad
• Drukbereik: 150-300 PSI
• Temperatuurbereik: -40°F tot 200°F (-40°C tot 93°C)
• Beste voor: Schurende materialen, olie- en watertoepassingen
• Voordelen: Uitstekende flexibiliteit, knikbestendig, duurzaam

2. PVC-afvoerslangen

• Constructie: PVC-materiaal met spiraalversterking
• Drukbereik: 100-250 PSI
• Temperatuurbereik: 32°F tot 140°F (0°C tot 60°C)
• Beste voor: Lichtgewicht wateroverdracht, chemische toepassingen
• Voordelen: Lichtgewicht, corrosiebestendig, betaalbaar

3. Thermoplastische afvoerslangen

• Constructie: Meerdere thermoplastische lagen
• Drukbereik: 200-400 PSI
• Temperatuurbereik: -60°F tot 275°F (-51°C tot 135°C)
• Beste voor: Chemische overdracht, toepassingen voor levensmiddelen
• Voordelen: Bestand tegen chemicaliën, niet-vervuilend

4. Composiet-/materiaalspecifieke slangen

• Specialiteitstypes:
  • Chemisch bestendige slangen (PTFE-voering)
  • Slijtvaste slangen (extra dikke wanden)
  • Slangen van voedingskwaliteit (FDA-goedgekeurde materialen)
• Drukbereik: Varieert per constructie (150-600 PSI)
• Temperatuurbereik: Varieert per materiaal

Toepassingen van afvoerslangen

Selectiegids voor afvoerslangen

1. Overwegingen inzake materiaalcompatibiliteit

• Water: Standaard rubber of PVC
• Oliën/brandstoffen: Oliebestendige rubberverbindingen
• Zuren/Alkaliën: PTFE of speciaal rubber
• Schurende slurries: Extra dik rubber met slijtvaste voering

2. Vereisten voor grootte en stroom

• Gids voor diameterselectie:
  • 1-2" voor toepassingen met een laag volume
  • 3-6" voor gemiddelde doorstroming
  • 8" voor overdracht van grote volumes
• Stroomsnelheid: Zorg ervoor dat de slangmaat overeenkomt met de pompcapaciteit

3. Druk- en temperatuurfactoren

• Werkdruk: Overschrijd de systeemdruk altijd met 25%
• barstdruk: Minimaal 4x werkdruk
• Temperatuur: Controleer of de slangspecificatie overeenkomt met de vloeistoftemperatuur

4. Versterkingsbehoeften

• Standaard plicht: Enkele stoflaag (150 PSI)
• Op zwaar werk berekend: Meerdere stoflagen (300 PSI)
• Extra zwaar gebruik: Staaldraadversterking (400 PSI)

5. Flexibiliteit versus starheid

• Hoge flexibiliteit: Vereist voor het verplaatsen van apparatuur
• Stijvere slangen: Beter voor hogedruktoepassingen

6. Beëindig verbindingen

• Veel voorkomende typen:
  • Camlock-fittingen
  • NPT-schroefdraaduiteinden
  • Flensverbindingen
• Selectietip: Passend bij bestaande apparatuurfittingen

Prestatievergelijkingstabel

Speciale overwegingen

• Statische geleidbaarheid: Vereist voor brandbare vloeistoffen
• UV-bestendigheid: Belangrijk voor gebruik buitenshuis
• Buigradius: Minimale kromming vóór stroombeperking
• Naleving van regelgeving: NSF, FDA of andere industriestandaarden

3. Belangrijkste kenmerken van hoogwaardige afvoerslangen

1. Specificaties drukprestaties

• Werkdrukwaardering:
  • Standaardgebruik: 150-250 PSI
  • Zwaar duty: 250-400 PSI
  • Industriële kwaliteit: 400-600 PSI
• Veiligheidsmarge barstdruk:
  • Minimale veiligheidsverhouding 4:1 (barstdruk versus werkdruk)
  • Voorbeeld: 300 PSI-slang moet een barstsnelheid van 1200 PSI hebben

2. Materiaalduurzaamheidsfactoren

3. Versterkingsconstructie

• Standaardversterkingen:
  • Enkele textiellaag (150-200 PSI)
  • Dubbele textiellagen (200-300 PSI)
  • Staaldraadspiraal (300-600 PSI)
• Versterkingsvergelijking:
  • Stof: Betere flexibiliteit, lager gewicht
  • Draad: Hogere drukcapaciteit, knikbestendigheid

4. Temperatuurtolerantiebereiken

5. Kenmerken van de stroomefficiëntie

• Ontwerp met gladde boring:
  • Minimaal wrijvingsverlies (gemeten in PSI-val per 100ft)
  • Typische waarden: 2-5 PSI-daling bij nominale stroom
• Consistentie binnendiameter:
  • Tolerantie: ±3% van nominale maat
  • Voorkomt stroombeperking in bochten

6. Veiligheidscertificeringen

• Kritieke certificeringen:
  • NSF/ANSI 61 voor drinkwater
  • FDA 21 CFR voor contact met voedsel
  • ATEX voor explosieve omgevingen
  • UL-lijst voor brandwerendheid

7. Vergelijking van fysieke eigenschappen

8. Speciale prestatiekenmerken

• Statisch dissipatief: Oppervlakteweerstand <10^5 ohm (voor ontvlambare vloeistoffen)
• Antimicrobieel: Voor voedsel/farmaceutische toepassingen
• Niet-markerend: Belangrijk voor cleanroomomgevingen
• Drijfvermogen: Schuimkern voor maritieme toepassingen

9. Normen voor duurproeven

• Flex-cyclusbeoordeling: Minimaal 50.000 cycli (ASTM D380)
• Impuls testen: 100.000 drukcycli (SAE J343)
• Slijtagetesten: Minimaal 500 cycli (ISO 6945)

4. Onderhouds- en veiligheidstips voor afvoerslangen

1. Richtlijnen voor juiste opslag

• Ideale opslagomstandigheden:
  • Temperatuur: 32°F to 100°F (0°C to 38°C)
  • Luchtvochtigheid: minder dan 65% relatieve luchtvochtigheid
  • Vermijd directe blootstelling aan zonlicht (UV-degradatie)
• Opslagpositie:
  • Plat neerleggen of verticaal hangen
  • Nooit met knikken of scherpe bochten opslaan
  • Minimale buigradius: 10x slangdiameter

2. Controlelijst voor routine-inspecties

3. Reinigingsprocedures per toepassing

• Water/afvalwater: Spoelen met schoon water met een werkdruk van 1,5x
• Chemische overdracht: Driemaal spoelen met een compatibel oplosmiddel
• Olie/brandstof: Spoelen met reinigingsmiddeloplossing (pH 7-9)
• Drijfmest/vaste stoffen: Mechanische borstelreiniging met luchtstraal

4. Protocol voor druktesten

• Frequentie: Driemaandelijks voor continu gebruik
• Testmethode: Hydrostatische test bij 1,5x werkdruk
• Duur: Minimaal 30 minuten
• Acceptatiecriteria: <2% drukval, geen zichtbare lekkages

5. Parameters voor veiligheidshantering

6. Operationele best practices

• Installatie:
  • Handhaaf een buigradius van minimaal 5x diameter
  • Gebruik elke 3-5 voet de juiste steunen
• Bediening:
  • Vermijd plotselinge drukstoten (>10% PSI/sec)
  • Maximale stroomsnelheid: 20 ft/sec voor vloeistoffen
• Uitschakeling:
  • Geleidelijke drukverlaging
  • Volledige drainage vóór opslag

7. Speciale overwegingen voor Jiangsu Jinluo-producten

Gegeven Jiangsu Jinluo New Material Technology Co., Ltd specialisatie in polyurethaan en industriële slangen (2-16 inch diameter), let op deze specifieke onderhoudsaspecten:

• Polyurethaan slangen:
  • Verbeterde chemische bestendigheid, maar vermijd sterke zuren
  • Superieure slijtvastheid (50% beter dan standaard rubber)
  • Houdbaarheid: 5 jaar (ongebruikt onder de juiste omstandigheden)
• Slangen met grote diameter (8-16 inch):
  • Vereist gespecialiseerde reinigingsapparatuur
  • Versterkte steunstructuren nodig
  • Inspectiefrequentie: Maandelijks bij continu gebruik

8. Technieken voor levensverlenging

• Rotatiesysteem: Wissel meerdere slangen af bij toepassingen met intensief gebruik
• Beschermende hoes: Voeg schuurbeschermers toe op de contactpunten
• Onderhoud einde montage: Jaarlijkse schroefdraadsmering/inspectie
• Drukcycli: Verhoog/verlaag de druk geleidelijk

9. Verwijdering en recycling

• Tekenen van het levenseinde:
  • Scheurvoortplanting >30% lengte
  • Drukverlies >25%
  • Blijvende vervorming >5% diameter
• Milieunaleving:
  • Gescheiden op materiaalsoort (rubber/PVC/TPU)
  • Volg de plaatselijke regelgeving voor het weggooien van industriële slangen

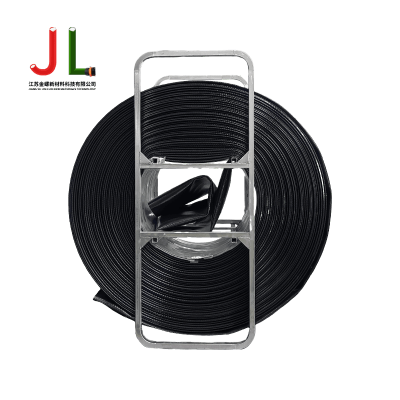

Jinluo heavy-duty polyurethaan drukslang - flexibele versterkte platte TPU-buis
