Wat is een breuk- en olieveldslang?

In de wereld van de exploratie en productie van olie en gas waar veel op het spel staat, is elk onderdeel van de vloeistofoverdrachtsketen van cruciaal belang. duidelijk staat de eenvoudig jargon alles simpel; het is een effectief ontworpen reddingslijn die bestand is tegen zware omstandigheden om de activiteiten veilig en efficiënt te laten verlopen. EEN Breken en olieveldslang is een gespecialiseerd apparaat dat is ontworpen om een verscheidenheid aan agressieve media te transporteren – van hogedruk-breekvloeistoffen en schurende boorspoeling tot geproduceerde water en ruwe olie – onder extreme druk, temperaturen en dynamische spanningen. Het falen van een paar jargon kan leiden tot kostbare stilstand, milieu-incidenten en schadelijke veiligheidsrisico's. Het begrijpen van de techniek achter deze slangen, van hun robuuste constructie tot de strenge normen waaraan ze moeten voldoen, is essentieel voor ingenieurs, inkoopspecialisten en veldoperators. Deze gids duikt in de anatomie van deze vitale componenten en legt de sleutel uit specificaties voor hogedrukfrac-slangen , het belang van API 7K frac-slangcertificering en de rol van Met staaldraad versterkte breekslang ontwerpen. We bieden ook praktische begeleiding bij cruciale toepassingen in het veld, zoals weten wanneer u een afspraak moet plannen Vervanging van de modderpompslang in een olieveld en hoe u het juiste doet olieveldafvoerslang voor wateroverdracht operaties. Door diepgaand technisch inzicht te combineren met praktijkervaring op veldniveau, dient dit artikel als een uitgebreide hulpbron voor iedereen die verantwoordelijk is voor het specificeren, onderhouden of exploiteren van deze essentiële activa.

Anatomie van een hoogwaardig Frac-jargon

De buitengewone van een uitstekende breekslang is geen toeval; het is het resultaat van een zorgvuldige laagde constructie waarbij elke laag een aparte en vitale functie wordt beïnvloed. In de kern moet het ontwerp mogelijke tegenstrijdige eisen in evenwicht brengen: enorme sterkte met flexibiliteit, chemische duurzaamheid met duurzaamheid, en een lange duurzame met beheersbaar gewicht. Deze meerlaagse benadering begint met de buis van de voering, waarbij de binnenste laag in direct contact staat met de getransporteerde vloeistof. Het wordt doorgaans gemaakt van gespecialiseerde synthetische rubber- of thermoplastische polyurethaanverbindingen die zijn geformuleerd om degradatie door chemicaliën, zuren en steunmiddelen in frackvloeistoffen te afwezig. Rondom deze voering bevindt zich de versterkingslaag, de echte ruggengraat van het jargon die het drukdragende vermogen bepaalt. Dit is waar de Met staaldraad versterkte breekslang Het bewijst zich door gebruik te maken van meerdere spiralen of vlechten van staaldraad met hoge treksterkte om extreme interne druk op te vangen en de pulserende vermoeidheid van pompcycli te missen. Tien keer zoveel klaagzang als de eerste verdedigingslinie tegen de externe omgeving. Het is ontworpen om uitzonderlijk sterk te zijn, bestand tegen weersinvloeden, ozon, UV-straling, olie en fysieke slijtage door slepen over ruw terrein, waardoor de integriteit van de kritische versterking eronder waarschijnlijk wordt.

• De binnenvoering: Gemaakt van oliebestendige, duurzame verbindingen zoals NBR, HNBR of polyurethaan om te beschermen tegen interne vloeistofchemie.
• De versterkingslaag: Staaldraad met hoge treksterkte, spiraalvormig gewikkeld of gevlochten in meerdere lagen, voor maximale barstdruk en weerstand tegen impulsmoeheid.
• Dehoes beschermer: Een robuuste, weerbestendige buitenlaag, vaak gemaakt van synthetisch rubber zoals CR of CSM, ontworpen om misbruik in het veld te weerstaan.
• Eindfittingen: Gesmede stalen flenzen of schroefdraadfittingen die veilig zijn bevestigd door middel van smeden of krimpen om een lekvrije, zeer integriteitsconstructie te vormen.

Decodering van belangrijke prestatiegegevens: specificaties van hogedruk-Frac-slangen

Het selecteren van de juiste slang vereist een diepgaand begrip hiervan specificaties voor hogedrukfrac-slangen . Deze gepubliceerde statistieken zijn niet alleen maar cijfers; ze zijn een garantie voor prestatielimieten onder intensieve omstandigheden. De meest kritische specificatie is de werkdruk (WP), de maximale continue druk waarmee het jargon veilig kan omgaan. Zelfs belangrijk is de minimale barstdruk (MBP), die doorgaans een veelvoud is van de WP (bijvoorbeeld 4:1), wat het nog steeds faalpunt vertegenwoordigt. Testdruk (TP) is de druk die wordt toegepast tijdens fabriekstests, meestal boven de WP maar onder de MBP. Andere functionele specificaties zijn onder meer de binnendiameter (ID), de stroomsnelheid en drukval beïnvloed; de buigradius, aangegeven hoe strak het jargon kan worden gebogen zonder knikken of beschadiging van verstevigingen; en het bereik temperatuur voor zowel de media als de omgevingsomgeving. Het juiste matchen van deze specificaties op de opbrengst van uw pomp, de eigenschappen van de vloeistof en de indeling van de locatie is van gezamenlijk belang voor een veilige en betrouwbare werking.

Kritische toepassingen en vervangingsrichtlijnen

De theoretische uitmuntendheid van een jargon wordt bewezen in de praktische toepassing ervan. Twee van de meest populaire en veel aantrekkelijke toepassingen op dit gebied verschillende aspecten van slangprestaties en levenscyclusbeheer. Aan de hogedrukslangen zijn aangesloten op modderpompen en frac-pompen de slagaders van de operatie, waarbij schurende vloeibare onder hoge druk verwerkt worden. Aan de kant met grote volumes beheren afvoerslangen voor wateroverdracht de enorme stroomsnelheden die nodig zijn voor breekoperaties en vloeistofbehandeling, waarbij de druk lager kan zijn, maar duurzaamheid en stroomefficiëntie van cruciaal belang zijn.

Modderpompsystemen: de hartslag van boren

Modderpompslangen werken in een van de zwaarste omgevingen, waar ze voortdurend worden opgenomen aan hogedrukpulsaties en schurende boorspoeling. Weten wanneer je een Vervanging van de modderpompslang in een olieveld is een cruciale vaardigheid die veiligheid in evenwicht brengt met operationele economie. Wachten op een catastrofale mislukking is nooit een optie. Belangrijke indicatoren voor vervanging zijn onder meer schijnbare of onjuiste slijtage aan de omhulling waardoor de verstevigingsdraden bloot komen te liggen, belangrijke uitstulping of ingewikkelde die ouderen op interne scheiding van de lagen, aanzienlijke enhoudende aan lekkage bij de fittingen, of een slang die de aanbevolen lekken op basis van drukcycli heeft defect. Het implementeren van een proactief vervangingsschema op basis van bedrijfsuren en betrouwbare, gedocumenteerde inspecties is veel kosteneffectiever dan het omgaan met ongeplande stilstand.

Wateroverdracht en vloeistofbehandeling: omgaan met grote volumes

Voor werkzaamheden als het uitvoeren van water aan frac-blenders of het overbrengen van geproduceerd water wordt vaak een ander slangprofiel gebruikt. Een olieveldafvoerslang voor wateroverdracht is ontworpen om de ondergrond voor een grote binnendiameter, lage stromingsweerstand en onbeperkte taaiheid tegen slepen en pletten. Hoewel de versterking nog steeds robuust is, kan gebruik worden gemaakt van zeer sterke textiellagen zoals polyester of aramide in plaats van, of in combinatie met, lichtere staaldraad, waardoor een flexibelere en soms lichtere slang ontstaat die geschikt is voor platliggend gebruik over lange afstanden. De belangrijkste specificaties zijn hier gericht op ID voor debiet, zuigvermogen (indien gebruikt op de pomplaat) en duurzame duurzaamheid voor de hoes.

Veelgestelde vragen

Hoe vaak moet een hogedruk-frac-slang vervangen worden?

Er is geen zinvol, op tijd gebaseerd antwoord, omdat de vervangingsfrequentie afhangt van de bedrijfsdrukcycli, de abrasiviteit van de vloeistof en de omgevingsomstandigheden. De beste praktijk is het volgen van een op de toestand gebaseerd onderhoudsprogramma. Slangen moeten onmiddellijk worden vervangen als bij inspectieschade aan de dekking aan het licht komt waarbij versteviging, uitstulpingen, diepe insnijdingen of gehard/gebarsten rubber zichtbaar worden. Bovendien vaak een aanbevolen op basis van maximale werkdruk en impulscycli. Het proactief vervangen van slangen als onderdeel van een gepland onderhoudsplan, op basis van de richtlijnen van de fabrikant en strenge inspectierapporten, is veel veiliger en economischer dan reageren op een opslag.

Wat betekent de "4:1 veiligheidsfactor" in jargon?

De veiligheidsfactor van 4:1 (of een gevaarlijke verhouding zoals 3:1 of 5:1) is een kritisch ontwerpprincipe. Dit betekent dat de minimale barstdruk (MBP) van het jargon vier keer hoger dan de nominale werkdruk (WP) is. Een WP-slang van 10.000 PSI zou bijvoorbeeld een MBP hebben van minimaal 40.000 PSI. Deze grote marge houdt rekening met drukpieken, mogelijke onderschatting van de systeemdruk, materiaalmoeheid in de loop van de tijd en onvoorziene spanningen. Het is een fundamentele veiligheidsbuffer. Bij het identiek specificaties voor hogedrukfrac-slangen , gecombineerd een hogere veiligheidsfactor over het algemeen op een robuuster en conservatiefer ontworpen product.

Wat is het verschil tussen een "layflat" slang en een standaard rubberen slang voor wateroverdracht?

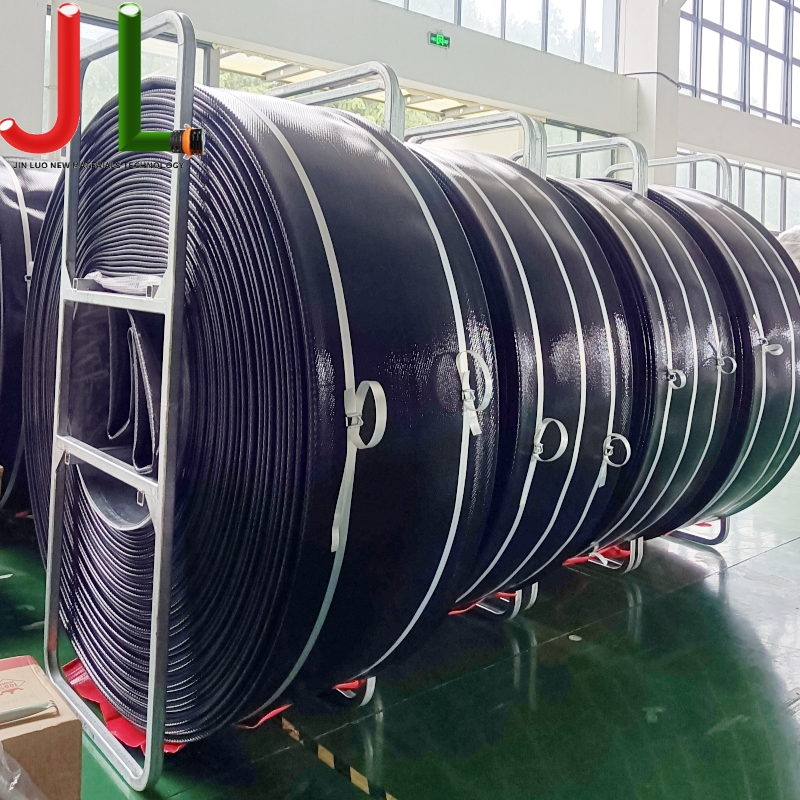

Een standaard rubberen afvoerslang is meestal rond en gemaakt als hij leeg is, vaak met spiraaldraad om in zakken onder zuigvorming te voorkomen. Een plat liggend jargon, vaak gebruikt als olieveldafvoerslang voor wateroverdracht , is ontworpen om flexibel te zijn en volledig plat te worden als hij leeg is, waardoor het veel praktisch wordt om over lange lengtes te rollen, te transporteren en op te slaan. Platliggende slangen worden meestal gemaakt van PVC of polyurethaan gecoate stoffen. Ze zijn uitstekend geschikt voor tijdelijke waterleidingen met een hoog volume over de grond, maar hebben over het algemeen een lagere drukwaarde en minder slijtvastheid dan een ronde vloeibare afvoerslang voor zwaar gebruik, bedoeld voor meer permanente of robuuste service.
